Kofferraumbeleuchtung

Nach dem ersten erfolgreichen Beleuchtungsupdate, beschloss ich auch die unzureichende Beleuchtung im Kofferraum zu verbessern. Das Problem besteht darin, dass die eine vorhanden Leuchte leicht durch Gepäckstücke zugedeckt wird und dann ist der Rest vom Kofferraum zappenduster. Es mussten also mehr Leuchten rein. Als Leuchten verwendete ich die BMW Innenleuchten, die ich schon für die Handschuhfachbeleuchtung benutzte. Sie hat den Vorteil, dass sie von allen Seiten isolliert ist. Bei der Demontage der Verkleidungsteile werden die Befestigungsstopfen meistens beschädigt, daher habe ich die noch zusätzlich besorgt. Da ich das Kabel zu der vorhanden Leuchte nicht durch Anzapfen beschädigen wollte, habe ich noch ein Buchsengehäuse mit 2 Stiftkontakten gekauft. Die ganze Arbeit ist nicht besonders schwierig. Nur das Arbeiten im relativ engen Kofferraum ist unangenehm. Es hat sich aber gelohnt!

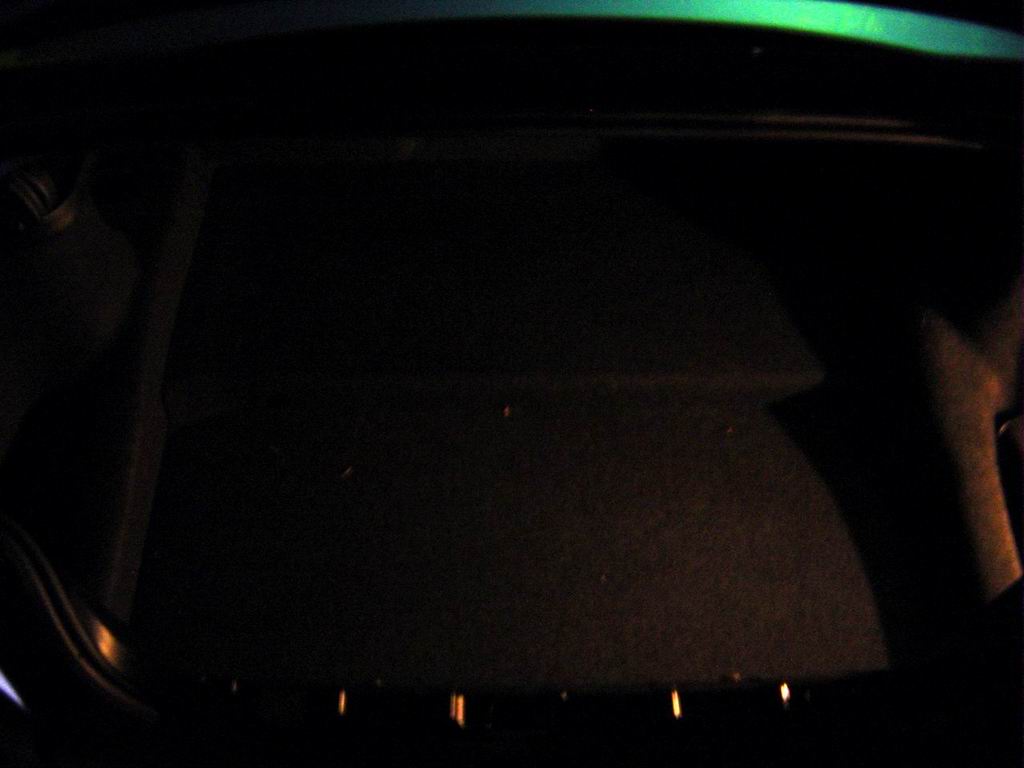

Vorher

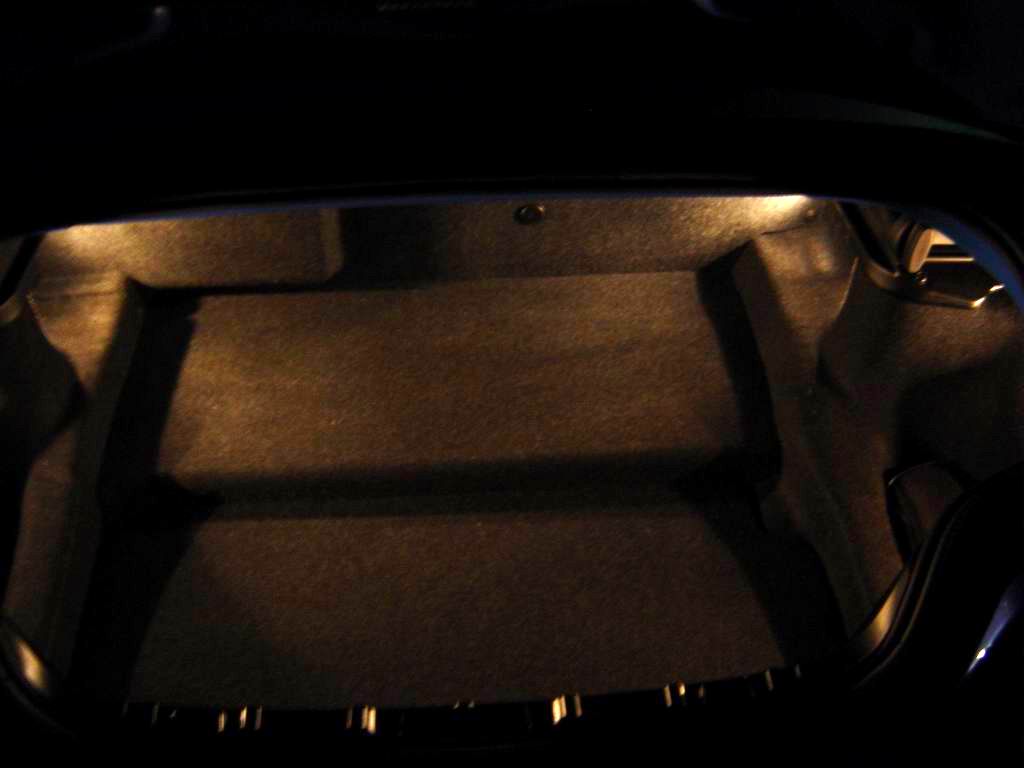

Nacher

Die Montage

Die Montage besteht aus drei Phasen: 1. Löcher in der Verkleidung auschneiden, 2. Kabel konfektionieren und 3. Einbauen.

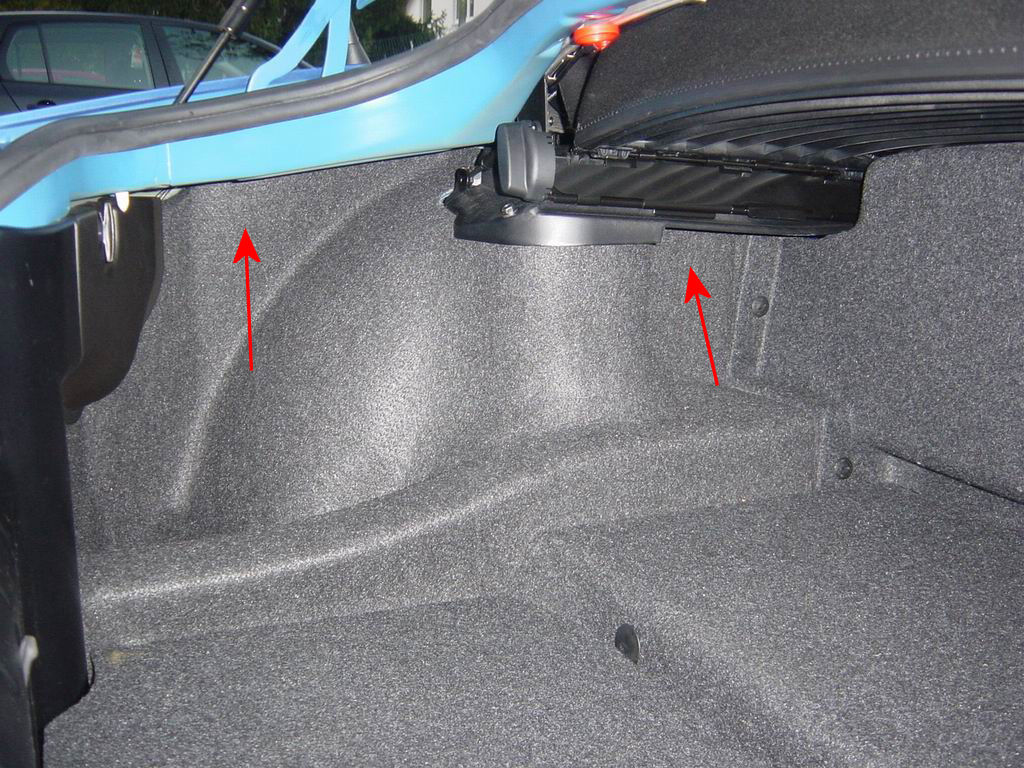

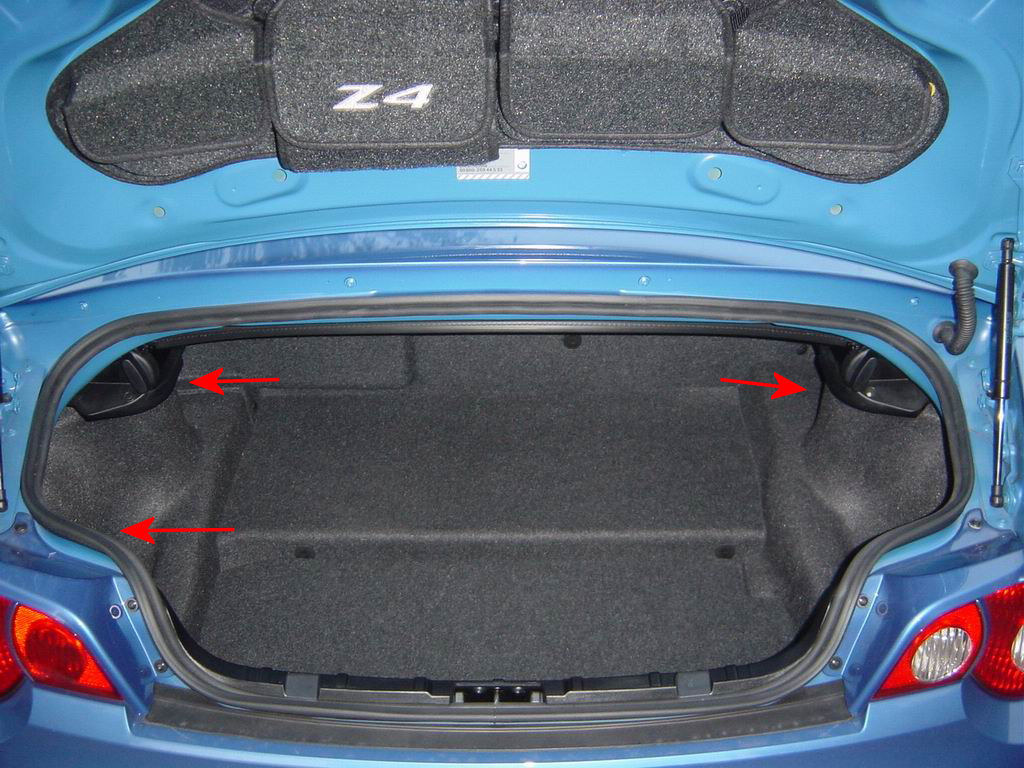

An diesen drei Stellen möchte ich die zusätzlichen Leuchten anbringen.

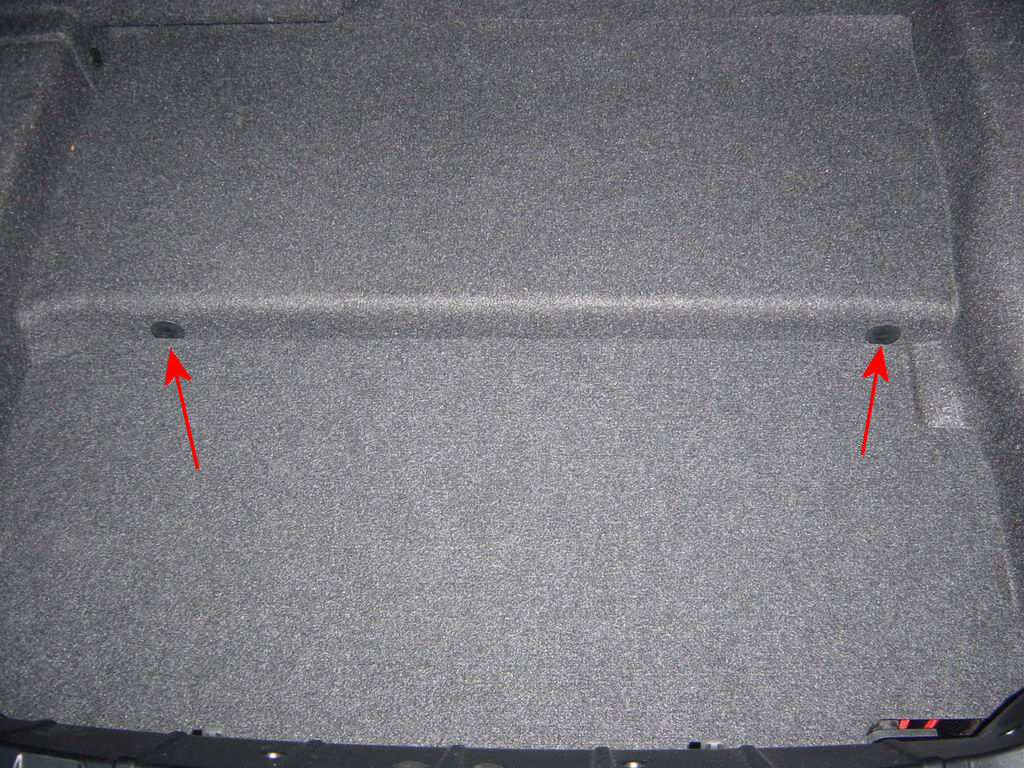

Um die Löcher auszuschneiden, müssen die Seitenverkleidungen teilweise ausgebaut werden. Dazu wird zuerst die Bodenverkleidung ausgebaut. Einfach die beiden Befestigungsstopfen mit einer Spitzzange raushebeln. Die Stopfen werden dabei beschädigt, aber wir haben ja neue besorgt.

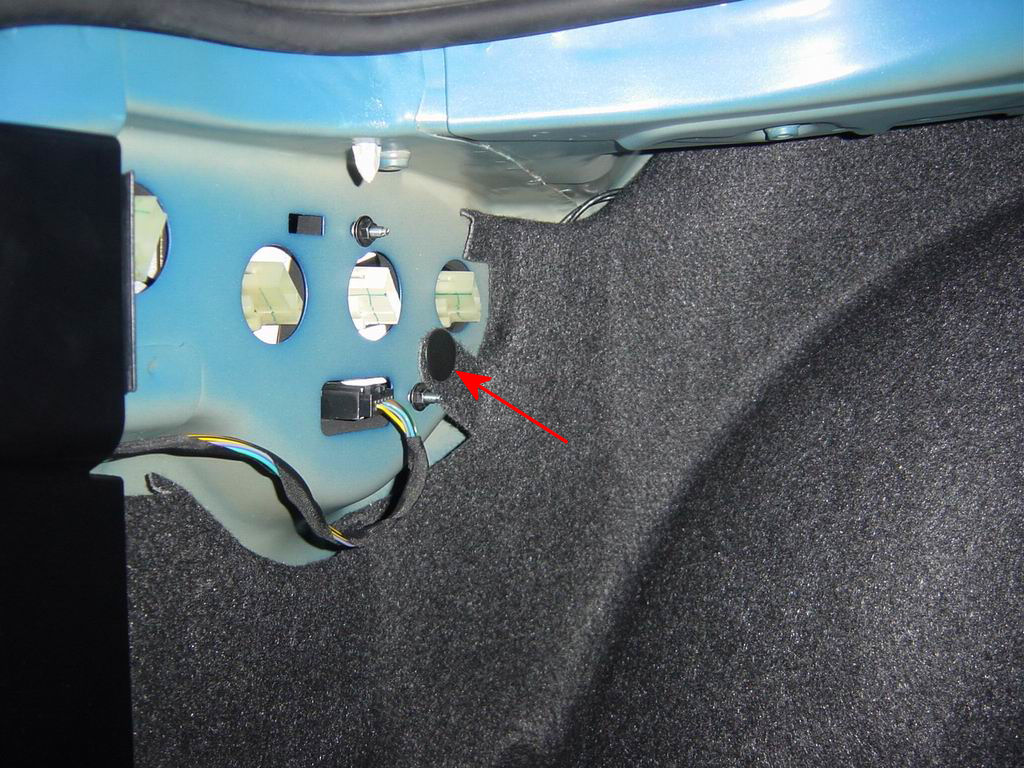

Danach die innere Verkleidung der Rückleuchte abnehmen und dann den nächsten Stopfen raushebeln.

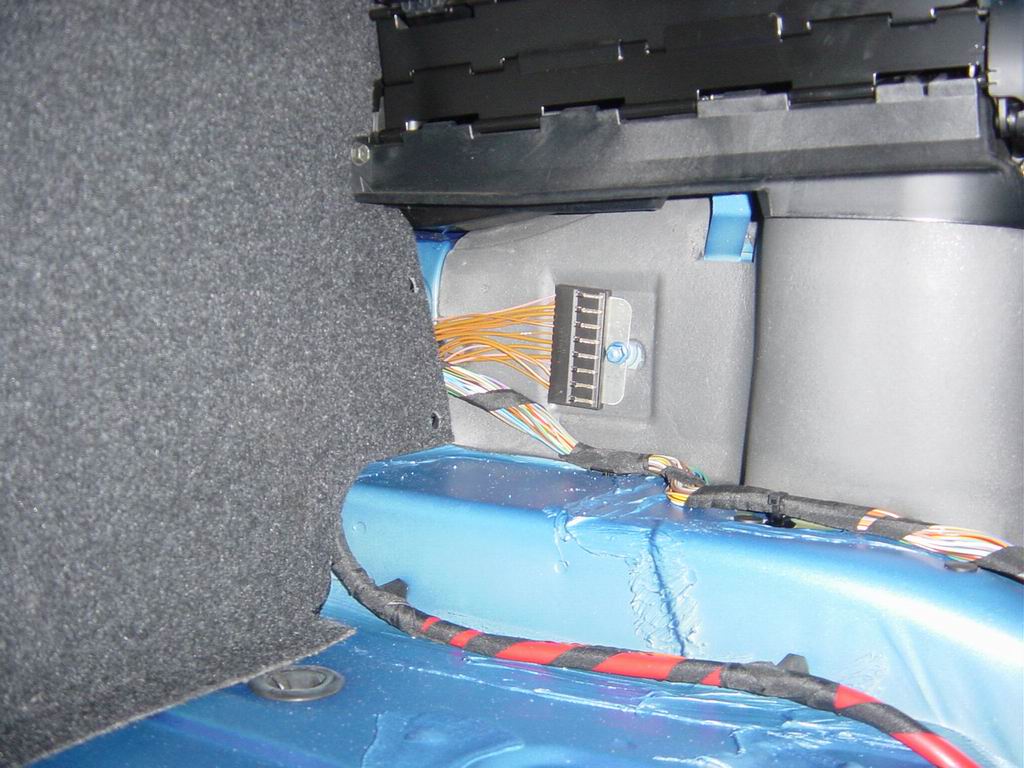

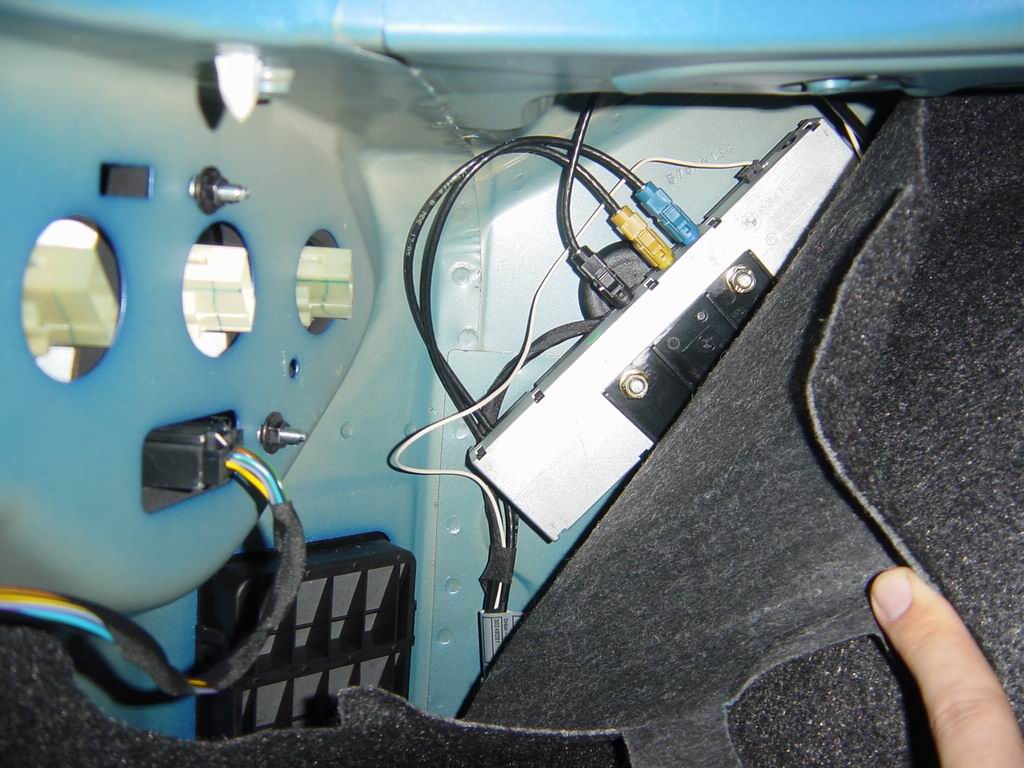

So sieht es hinter der Verkleidung aus. Bei mir ist dort der Antenverstärker untergebracht.

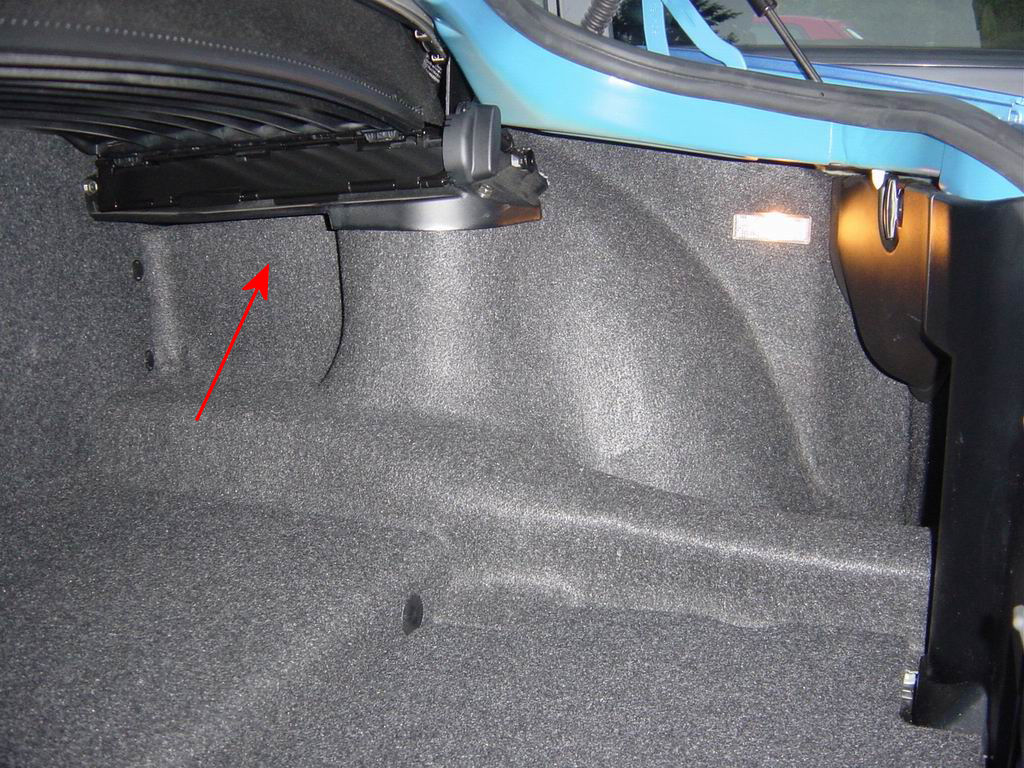

Am besten man bastelt sich zuerst eine Schablone und zeichnet die Öffnung an. Dann kann sie mit einem Teppichmesser auschaneiden.

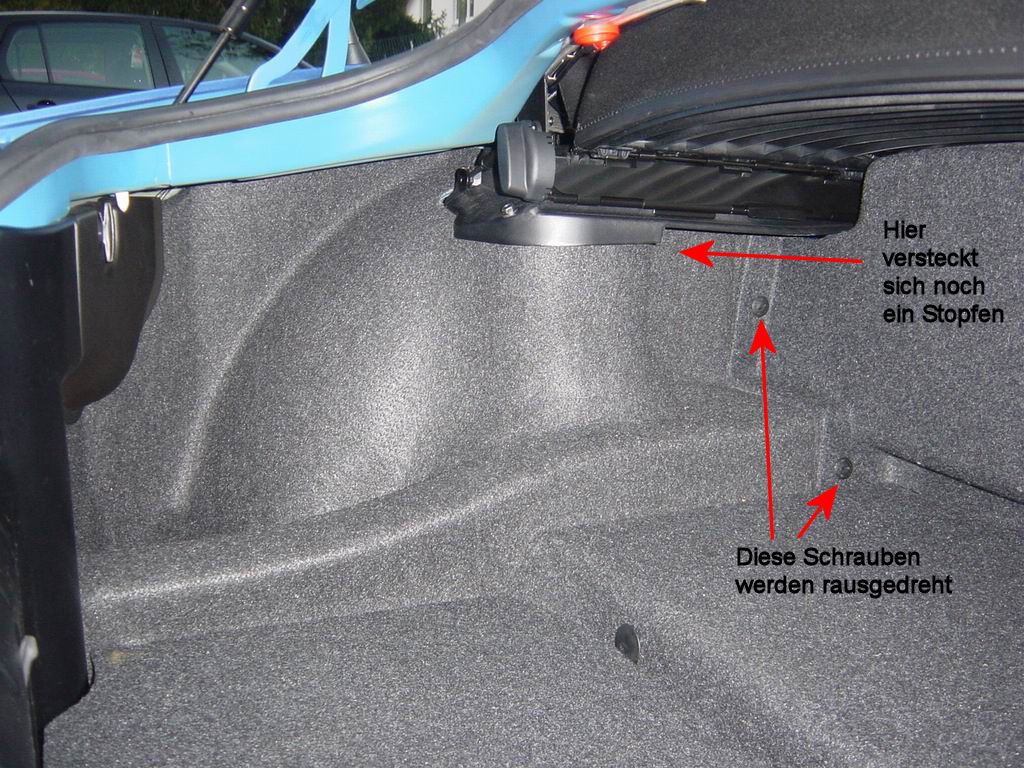

Das gleiche gilt für den hinteren Teil der Seitenverkleidung. Zuerst hebelt man den sich hinter dem Federbeindom versteckten Stopfen heraus, dann dreht man die beiden Plastikschrauben mit einem breiten Schlitz-Schraubendreher lose.

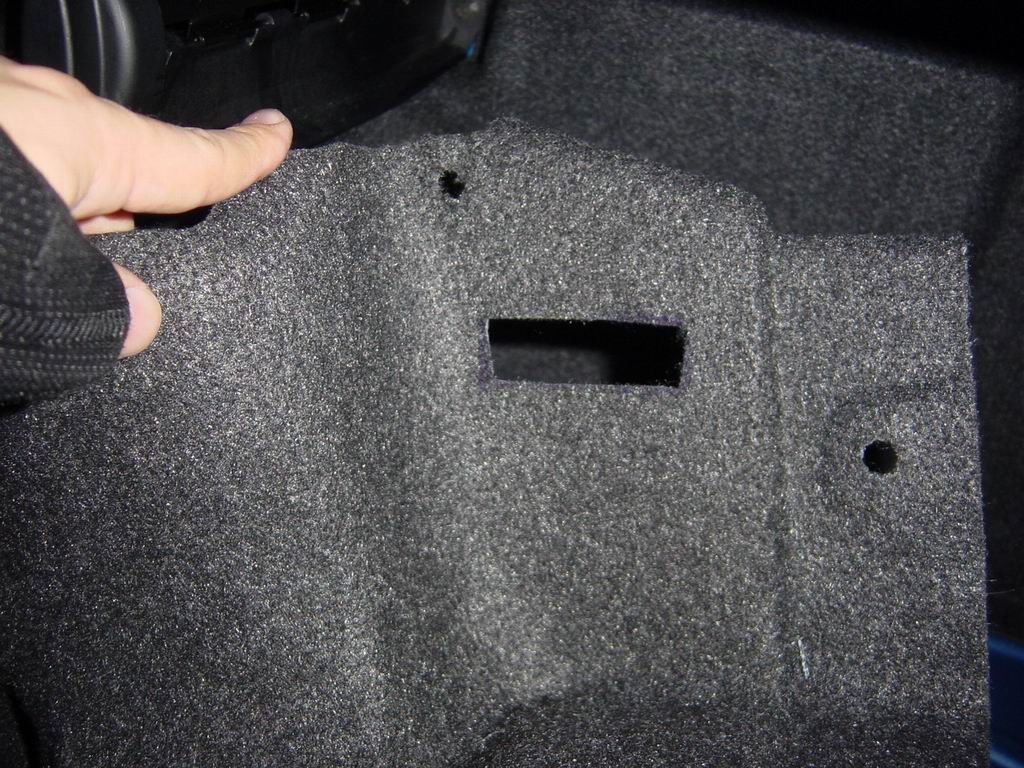

Jetzt kann man die die Verkleidung zu sich heranziehen, die Öffnung anzeichnen und mit dem Teppichmesser auschneiden.
Genauso verfährt man mit der rechten Seitenverkleidung.

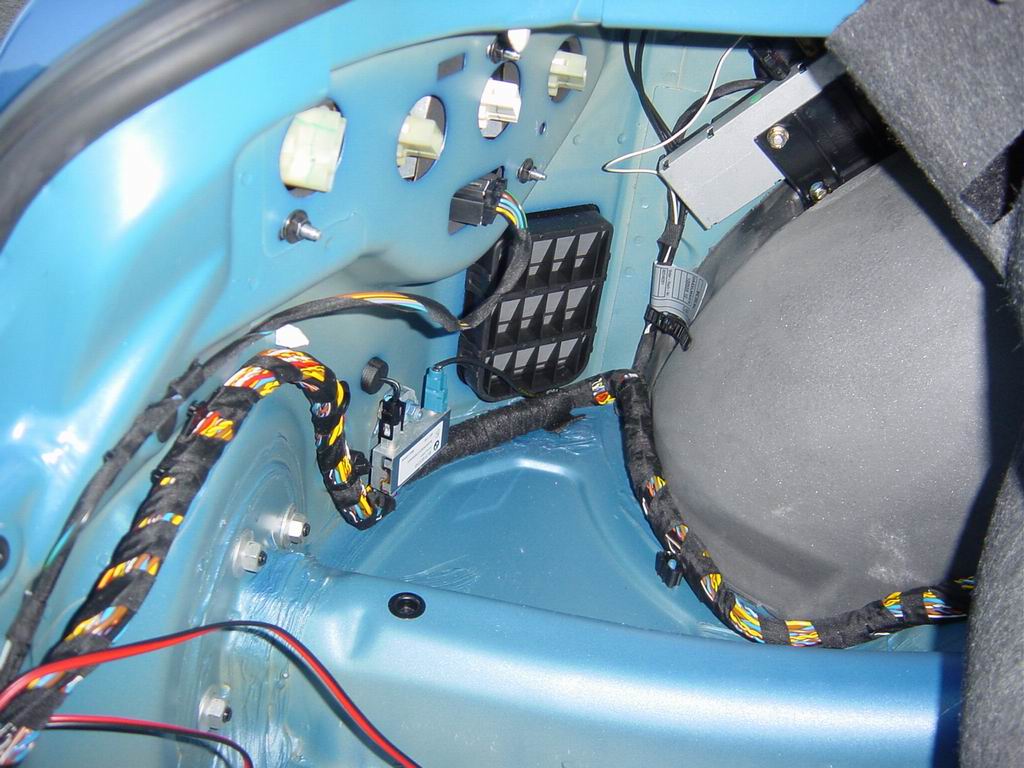

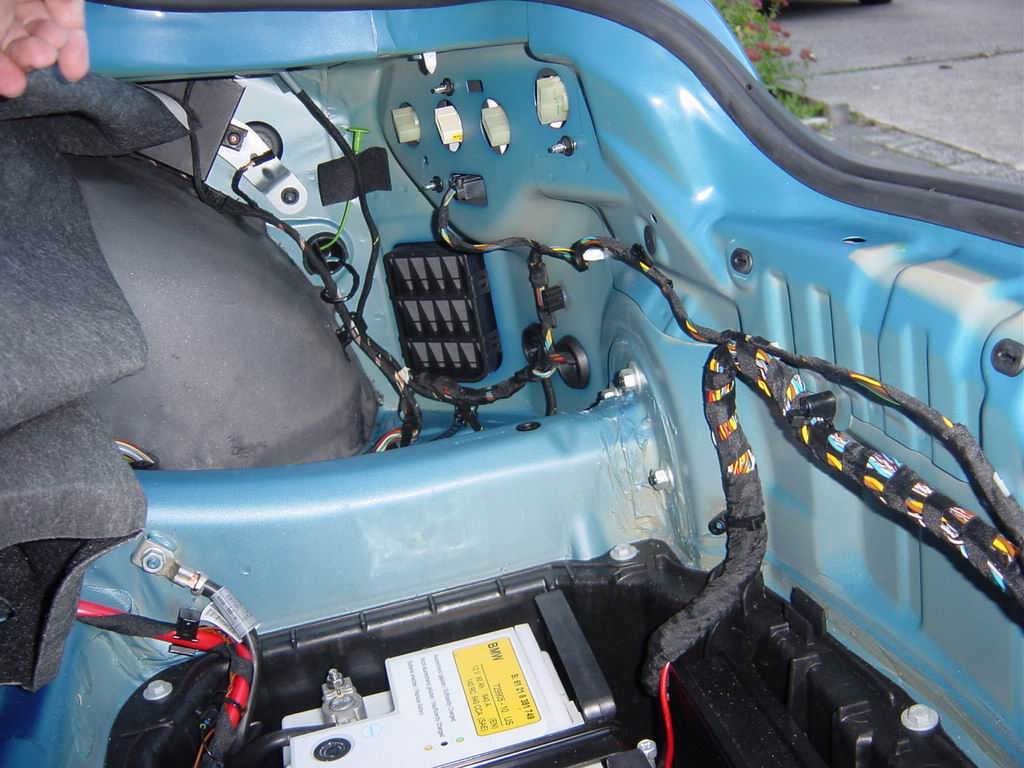

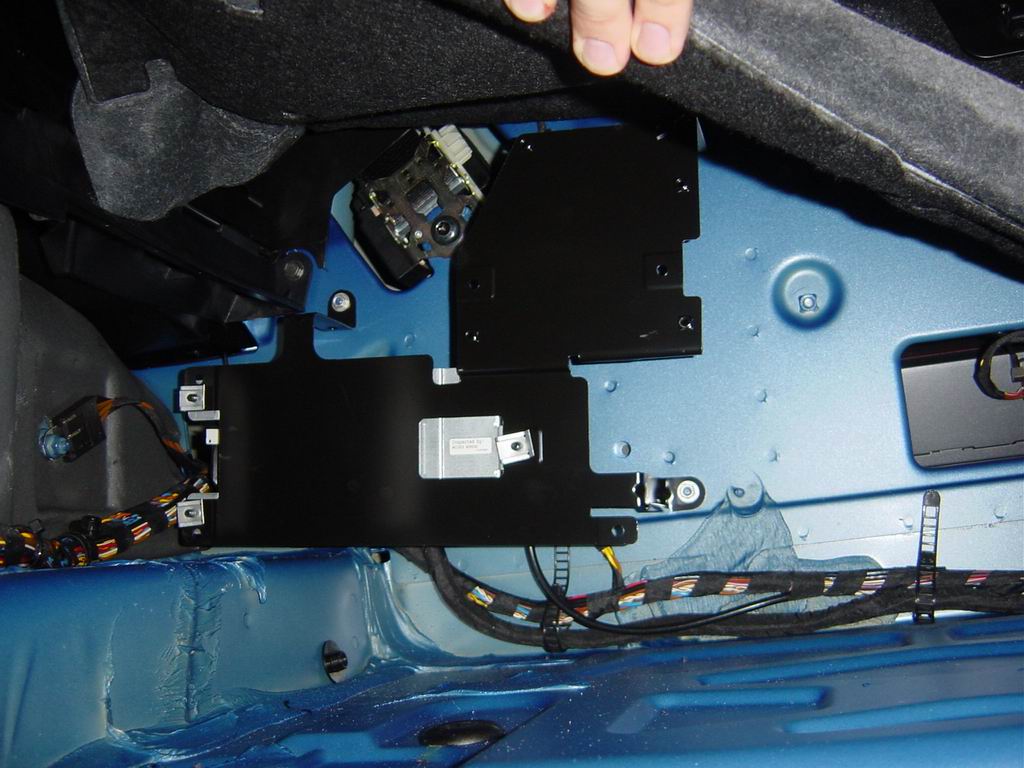

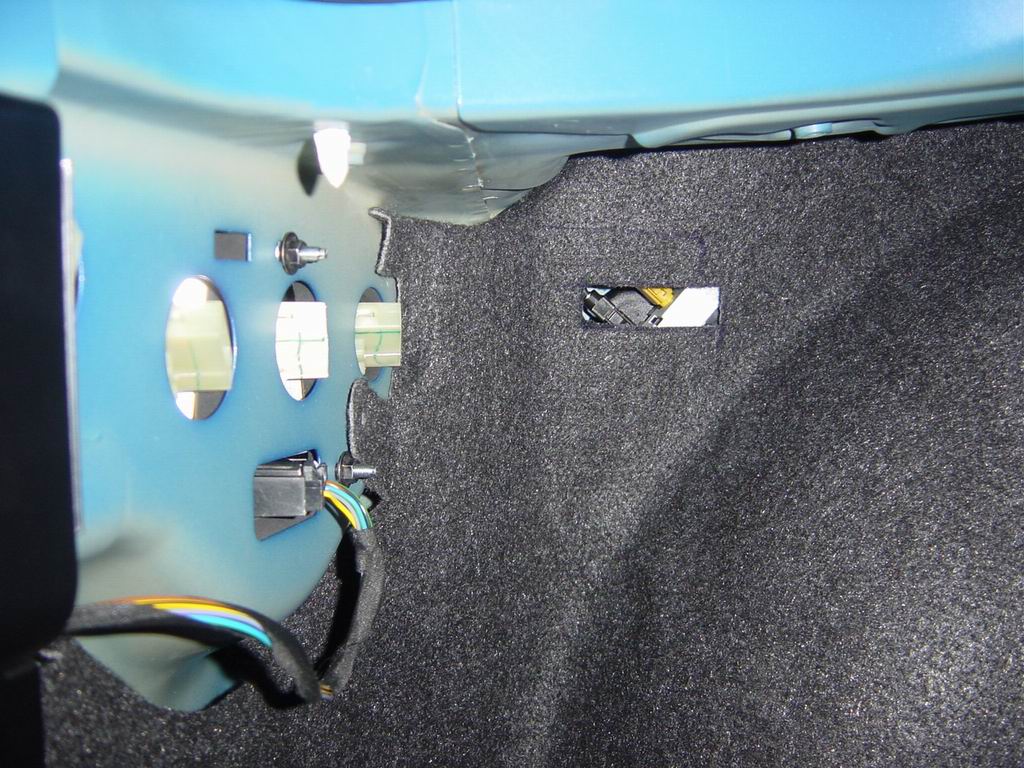

Und so schaut es hinter den Seitenverkleidungen aus.

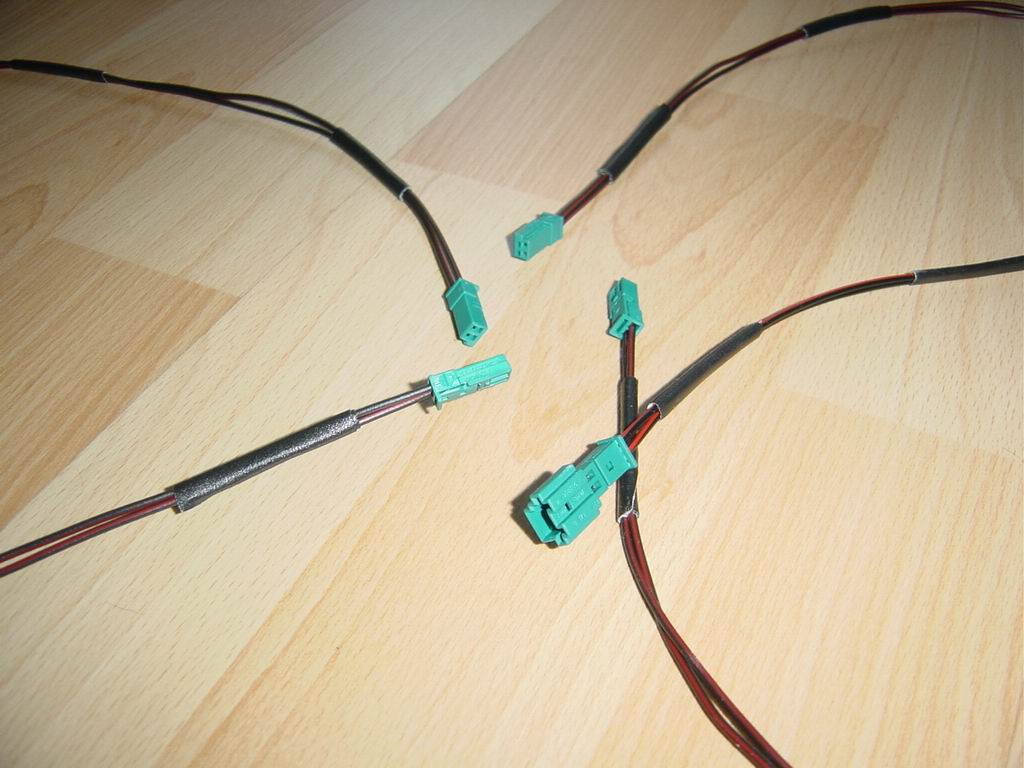

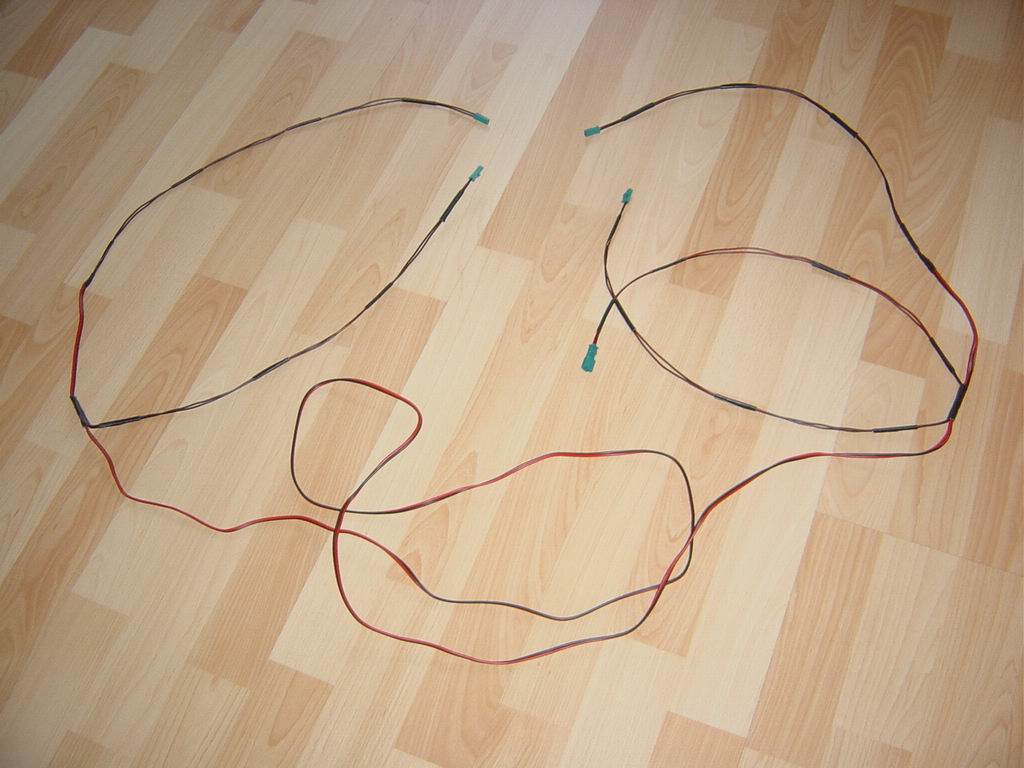

Wir bauen uns jetzt ein Kabel mit einer Buchse und vier Steckern. Dabei sollte man besonders auf eine gute Isolierung achten.

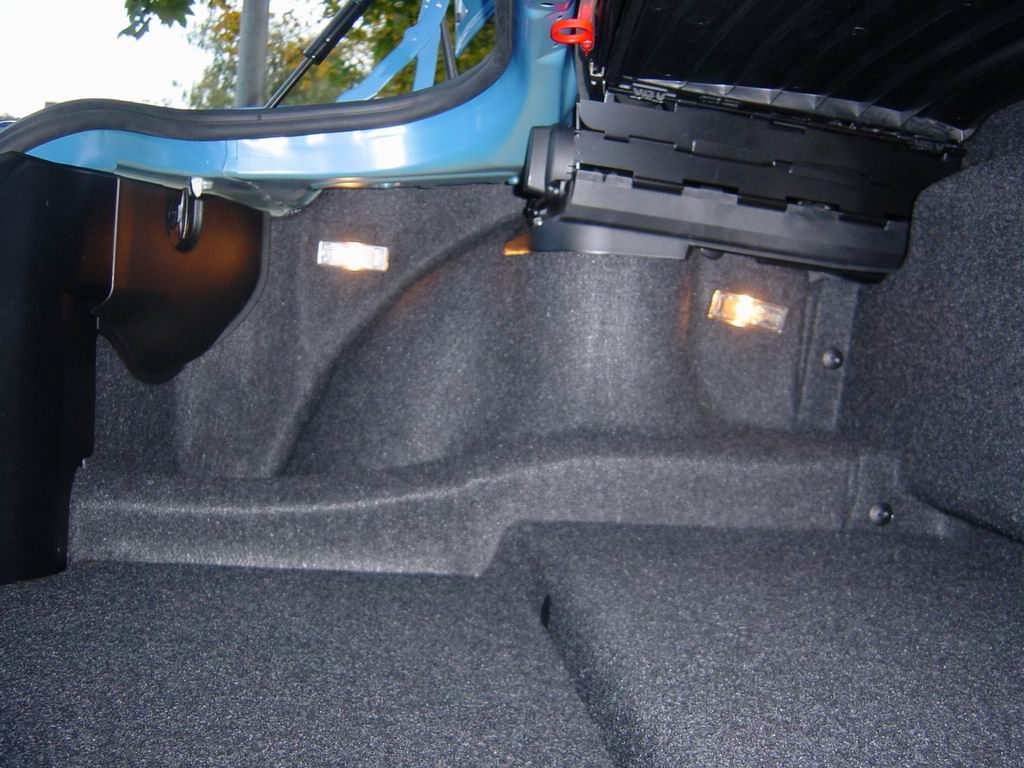

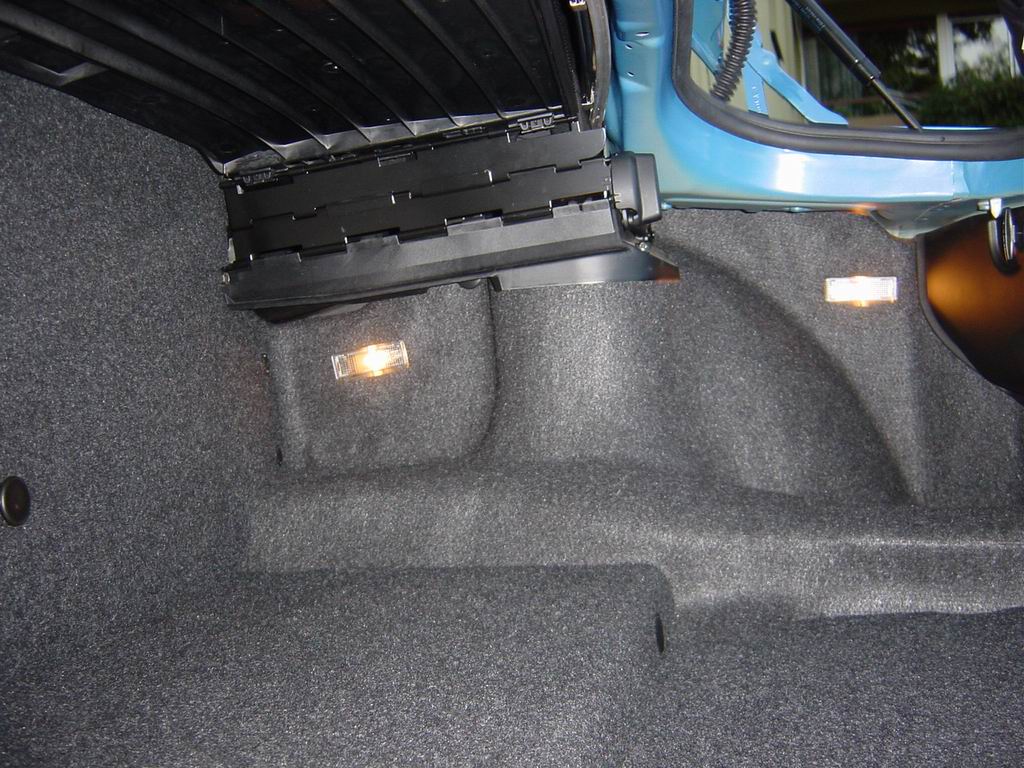

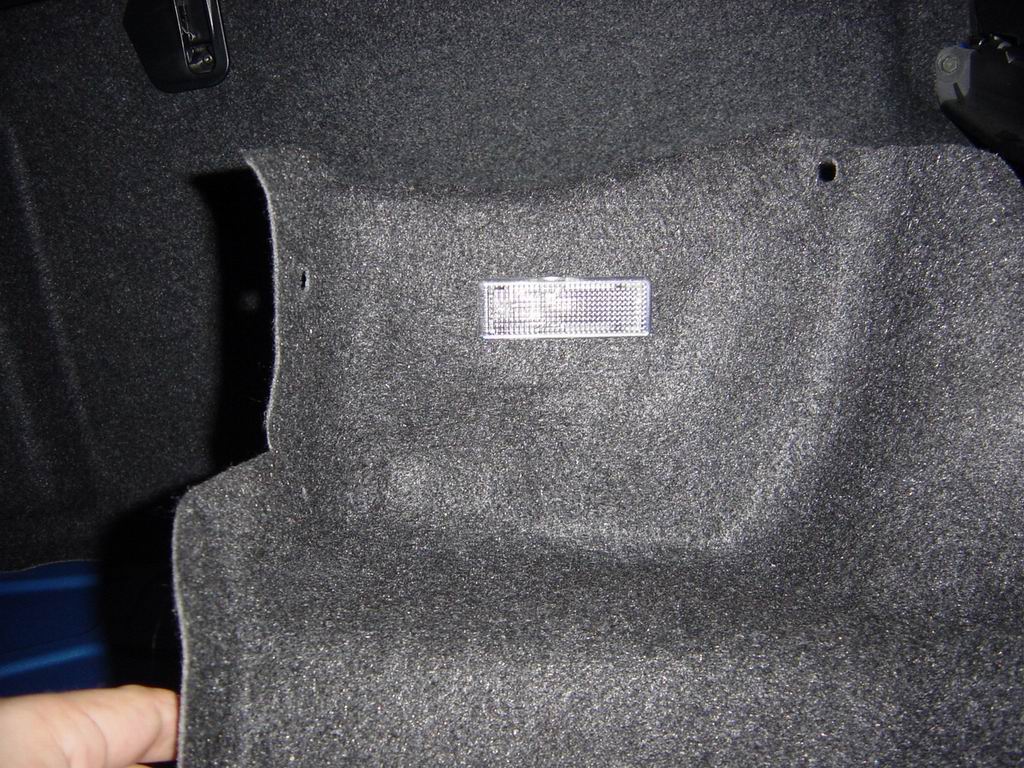

Das Kabel wird jetzt einfach hinter die Kofferraumverkleidung gelegt, die Leuchten werden eingebaut und angschlossen. Und so sieht es dann aus.

Die Teileliste

Teilenummer Bezeichnung Menge Einzelpreis
63 31 6 931 546 Innenleuchte 3 3,26 €
61 13 6 925 634 Buchsengehäuse 4 0,95 €
61 13 0 006 663 Buchsenkontakt mit Kabel 8 0,87 €
61 13 8 373 583 Steckergehäuse 1 0,95 €
61 13 0 006 664 Stiftkontakt mit Kabel 2 0,87 €
51 71 8 137 323 Stopfen 4 0,53 €
51 48 8 245 867 Stopfen 2 0,53 €
  ca. 2,5m 2-adriges Kabel
