///M-Konsole

Die Idee

Die Mittelkonsole des ///M Roadsters hat mir wegen der schönen Rundinstrumente schon immer besser gefallen. Irgendwann beschloss ich den Umbau. Natürlich sollte die neue Konsole genauso wie die bisherige in Topasblau erstrahlen. Die Anschaffung der erforderlichen Teile war schwieriger als zuerst angenommen. Grund dafür sind die Chromringe auf den Rundinstrumenten. Entweder man begnügt sich mit den BMW lieferbaren Instrumenten (Öltemperatur, Außentemperatur, Spannung und Uhrzeit) oder man steht vor einem Problem, so wie ich.

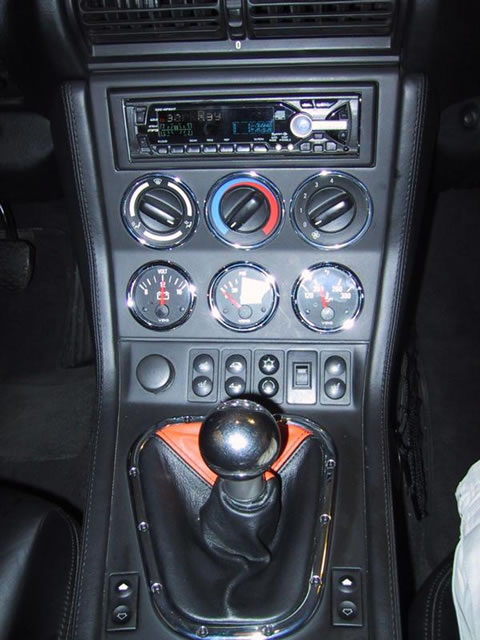

Die original Konsole eines ///M-Roadsters

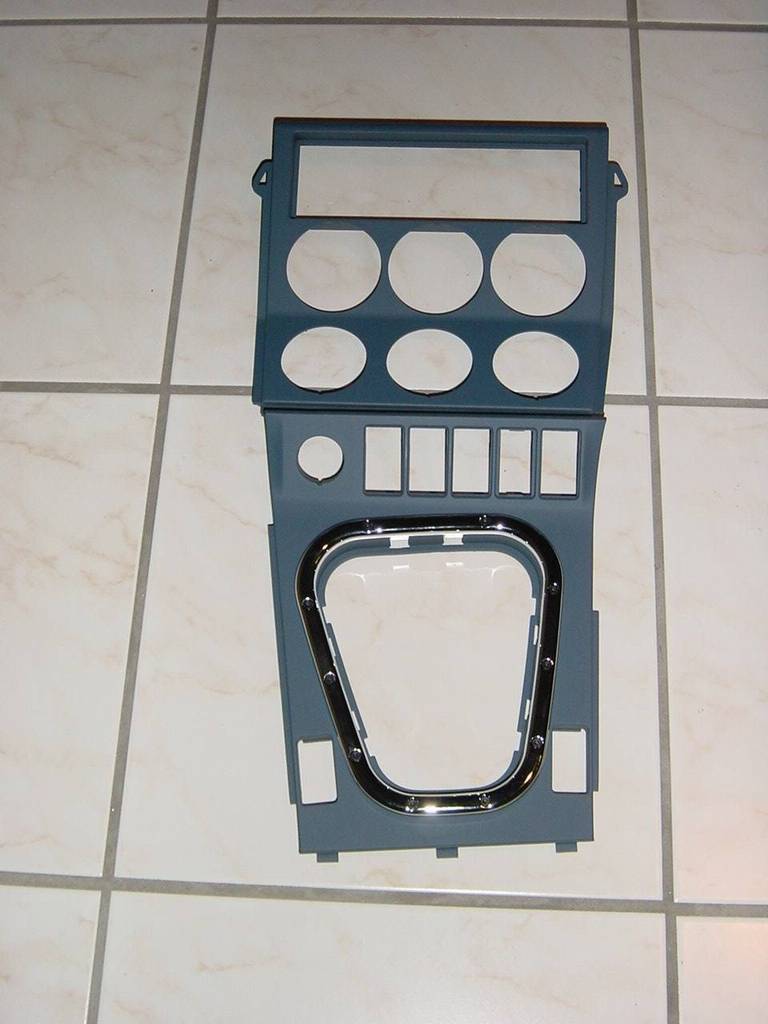

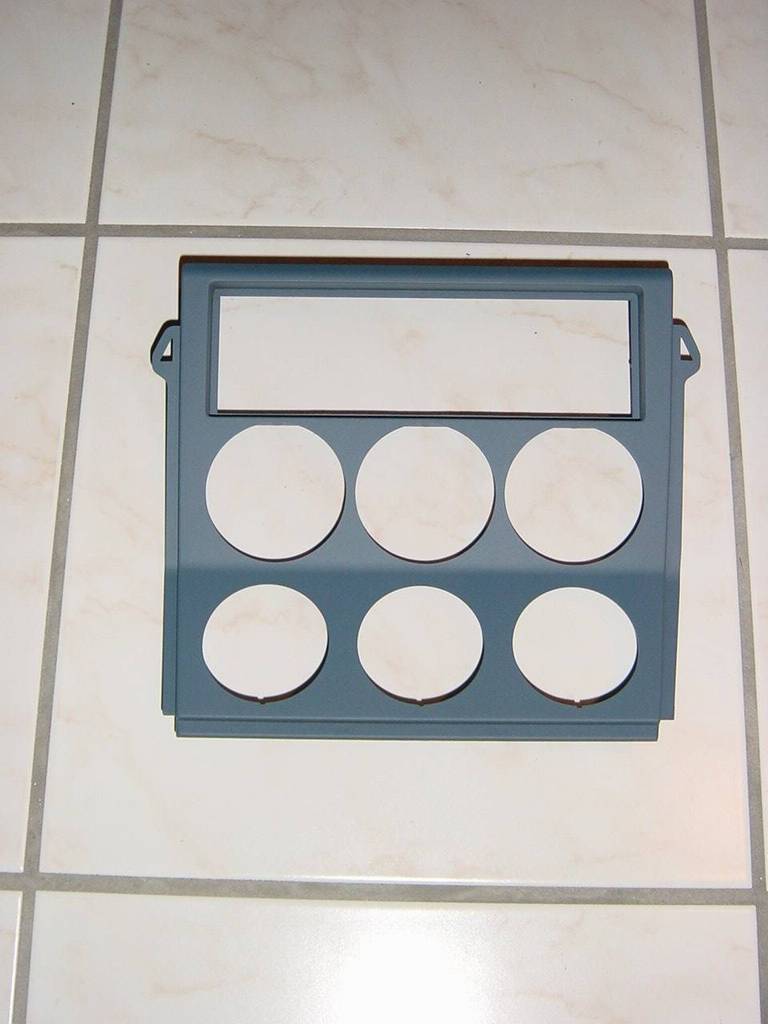

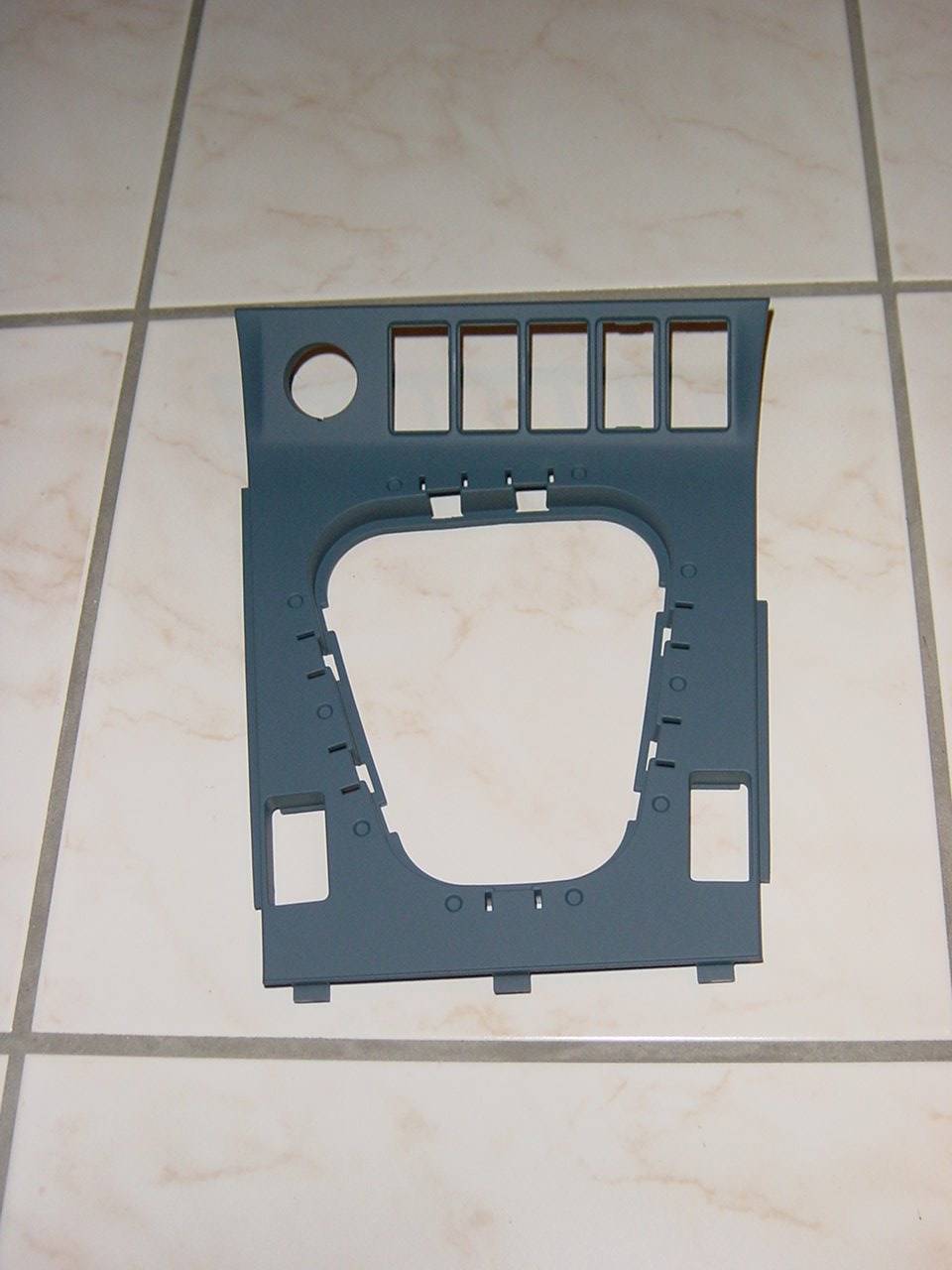

Alles noch nicht lackiert.

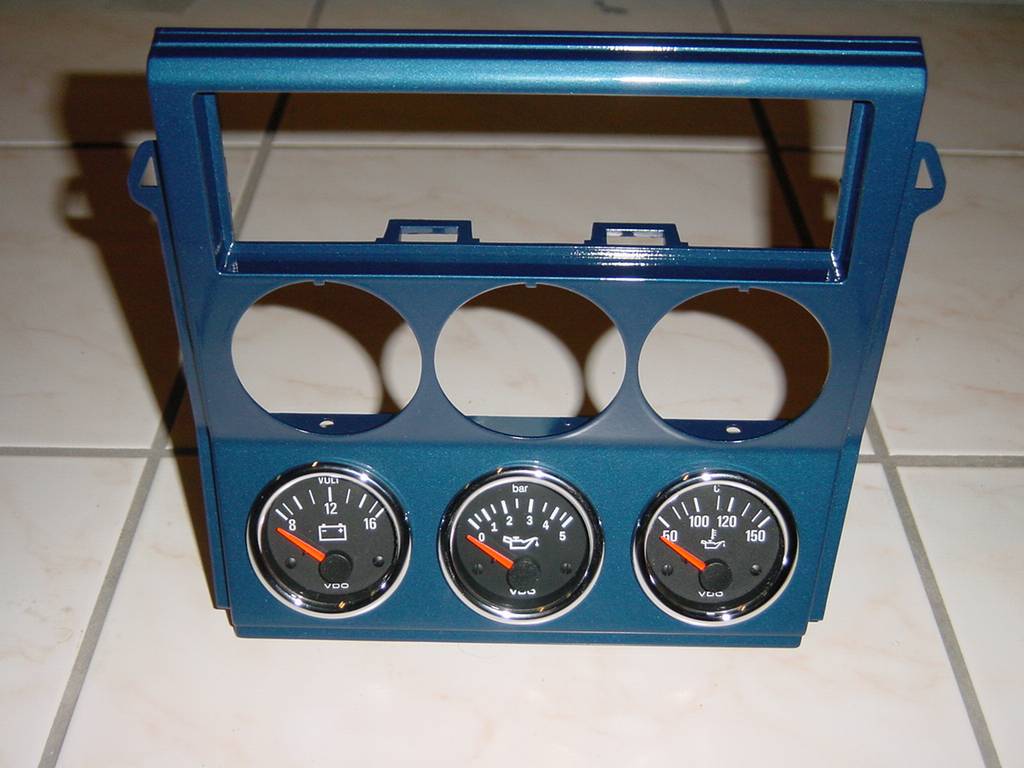

So gefällt es mir schon viel besser!

Wahl der Instrumente

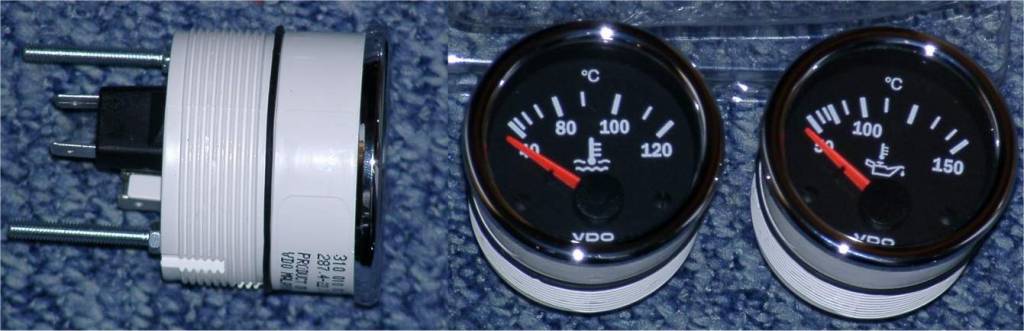

Ich wollte unbedingt einen Öldruckanzeiger einbauen. VDO, der Hersteller der original BMW Instrumente, liefert keinen Öldruckanzeiger mit einem zu BMW passenden Chromring. Bei dieser Problemlösung war dann schließlich Jon Maduxx von LeatherZ behilflich. Er riet mir dazu, die "Aufnahme Airbagschalter" zu kaufen. Hier kann man den Chromring abziehen und auf die VDO Instrumente montieren. Somit war mir klar, dass ich Öldruck-, Öltemperatur- und Spannungsanzeiger einbauen werde.

Die Verkabelung

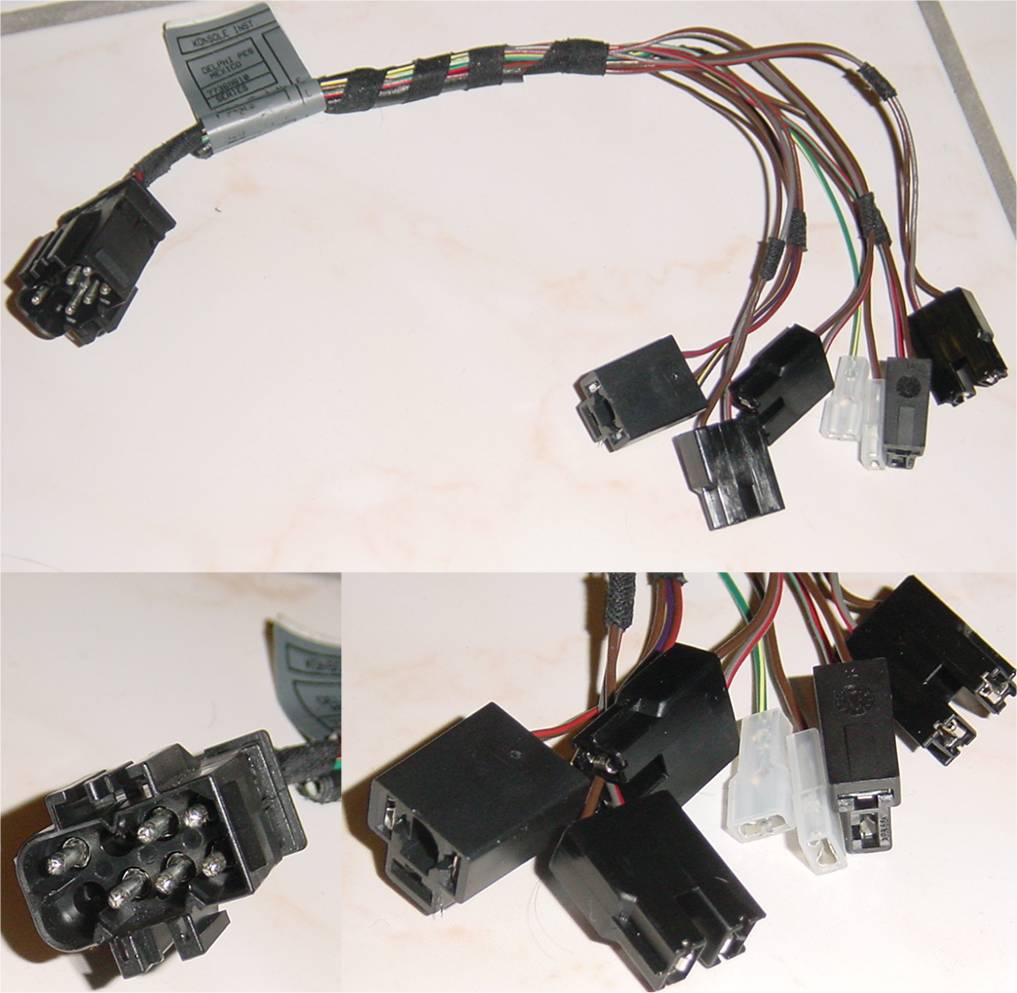

Das zweite Problem war der Anschluss der Instrumente. Ich habe beim BMW ein kleines Zusatzkabel entdeckt, das beim ///M-Roadster dafür vorgesehen ist und habe es gekauft. Natürlich hätte ich einfache Flachstecker kaufen können, aber dann hätte ich 14 lose Kabel hinter der Konsole rumfliegen. So hat jedes Instrument zwei passende verpolungsichere Stecker. Da zwei Stecker (für Uhr und Außentemperaturanzeige) anders waren, habe ich sie durch zwei bei VDO gekaufte Stecker ersetzt. Es fehlte ebenfalls ein Kabel für den Öltemperaturanzeiger. Stromversorgung, Masse und Beleuchtung habe ich an den Radio-Stecker angeschlossen. Die beiden Signalkabel für den Öldruck und die Öltemperatur habe ich in den Motorraum verlegt. Dazu benutzte einen Gummischlauch der hinter dem Handschuhfach in den Batteriekasten führt.

Die Beleuchtung

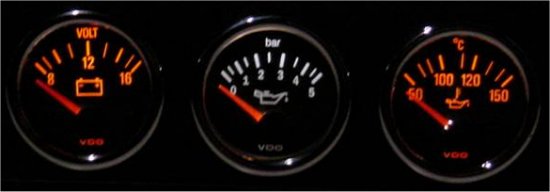

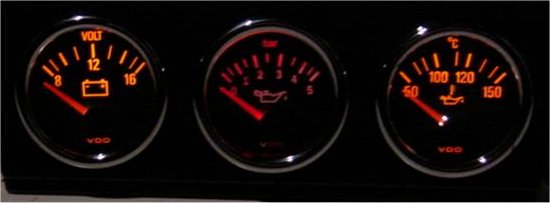

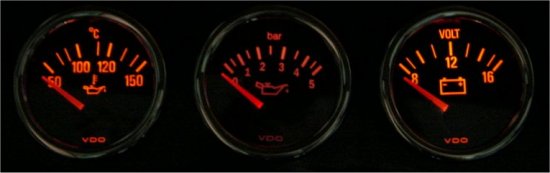

Beim Anschluss der Beleuchtung kam auch schon das nächste Problem auf. Die Farbe des Öldruckanzeigers von VDO im beleuchteten Zustand war weiß oder wenn man den mitgelieferten roten Gummi über die Birne stülpte halt rot aber nicht orange. Bei Conrad-Elektronik fand ich dann einen orangenen Tauchlack. Dieser machte die Birne etwas dunkler, aber die Farbe passte am besten zu der Farbe der originalen Instrumente

Die Sensoren

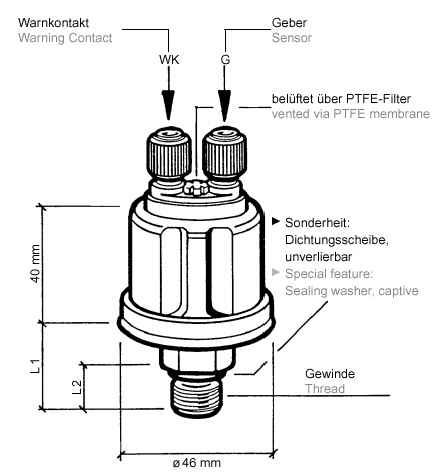

Ich musste den eingebauten Öldruckschalter durch einen Öldruckgeber mit Warnkontakt ersetzen. Dieser war am Ölfilterträger eingeschraubt. Der Zugang ist nicht besonders einfach aber nach dem Ausbau vom Luftfilterkasten und ... ging es einigermaßen. Das Kabel habe ich dann unter Benutzung schon vorhandener Gummischläuche bis zum Batteriekasten verlegt. Die Gewindegröße betrug bei mir M12x1,5

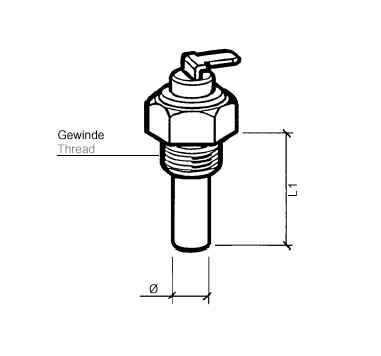

Als Öltemperatursensor, wollte ich den schon vorhanden Sensor nehmen. Leider misst er nicht gegen Masse. Somit musste ich einen eigenen einbauen. Ich habe dann bei VDO einen Sensor gekauft und als Ölablassschraube verwendet. Das Kabel habe ich schön isoliert und ebenfalls zum Batteriekasten geführt. Die Gewindegröße betrug bei mir M12x1,5

Aus- und Einbau der Konsole

Der Aus- und Einbau der Konsole erfolgte nach der BMW-Anleitung, außer dass dort jetzt ein paar Kabel mehr anzuschließen waren lief alles problemlos ab. Beim befestigen der Blenden ist mir aufgefallen, dass die Schalter so nicht passen würden. Ich musste das Gerippe mit einer Säge etwas bearbeiten, danach passten die Schalter perfekt.

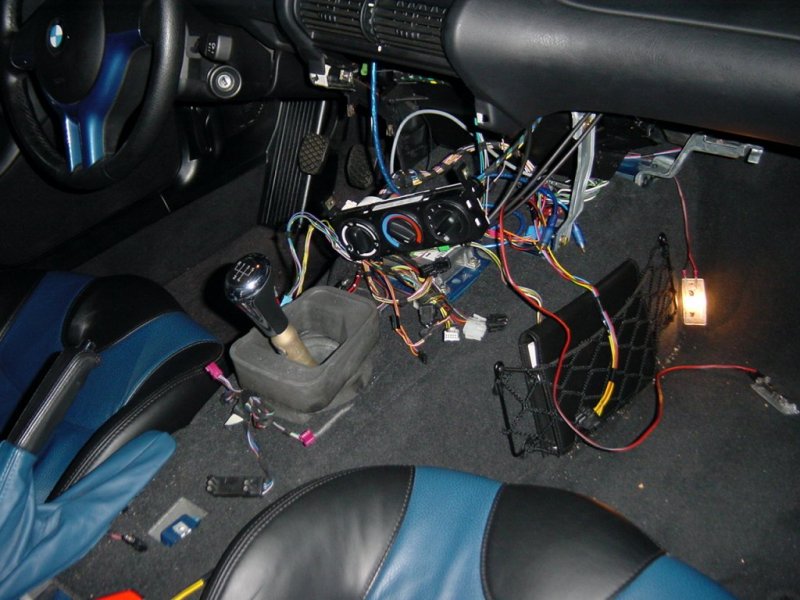

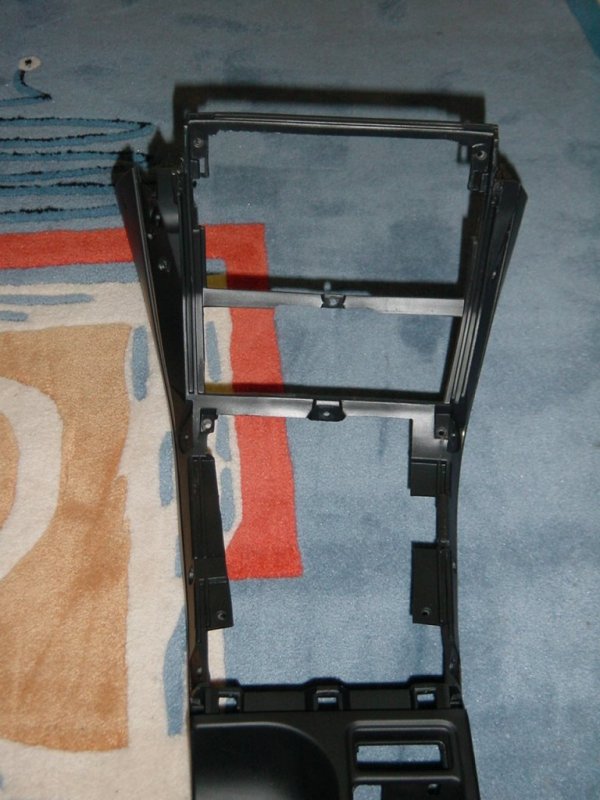

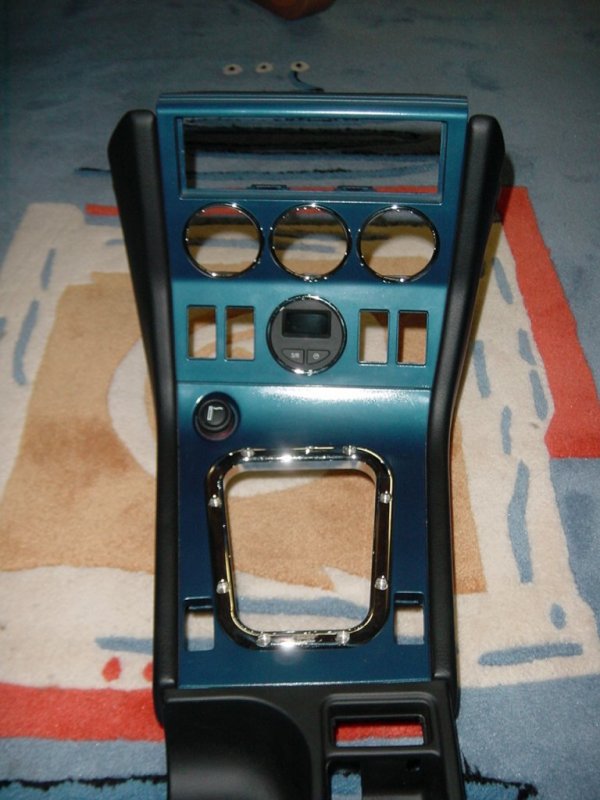

Zetti ohne Mittelkonsole	Alte Mittelkonsole	Das Gerippe

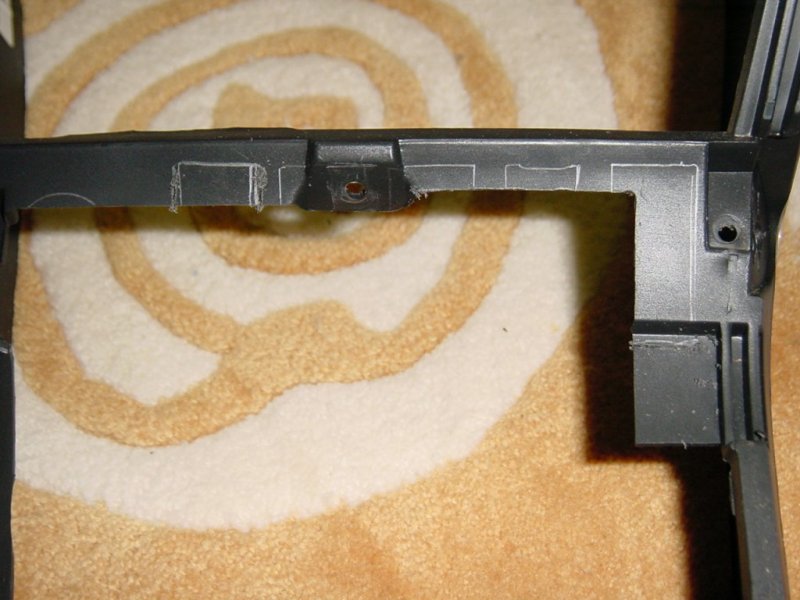

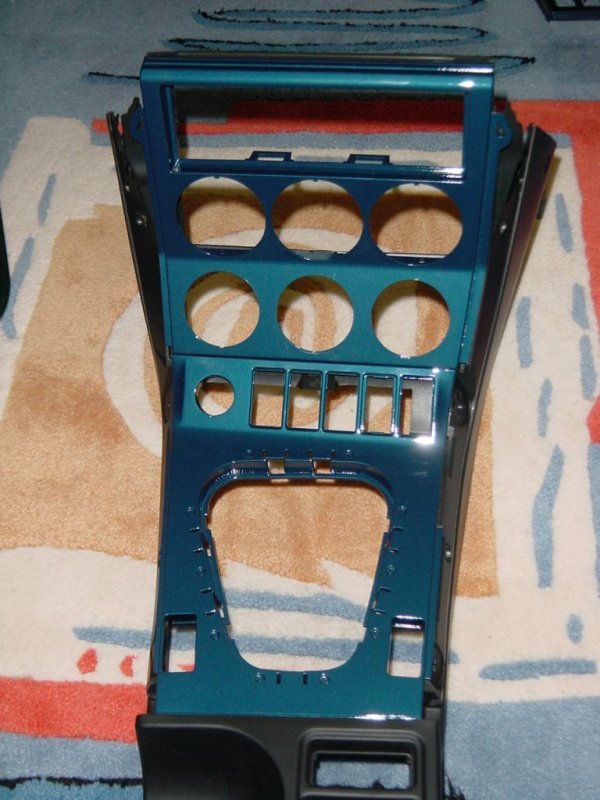

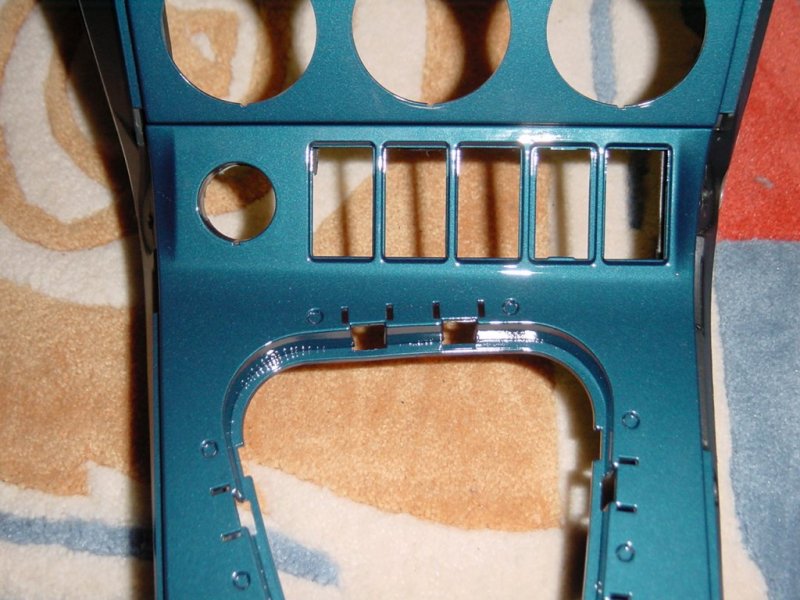

Probe der neuen Blenden	So passen die Schalter nicht!	Hier muss das Gerippe angepasst werden

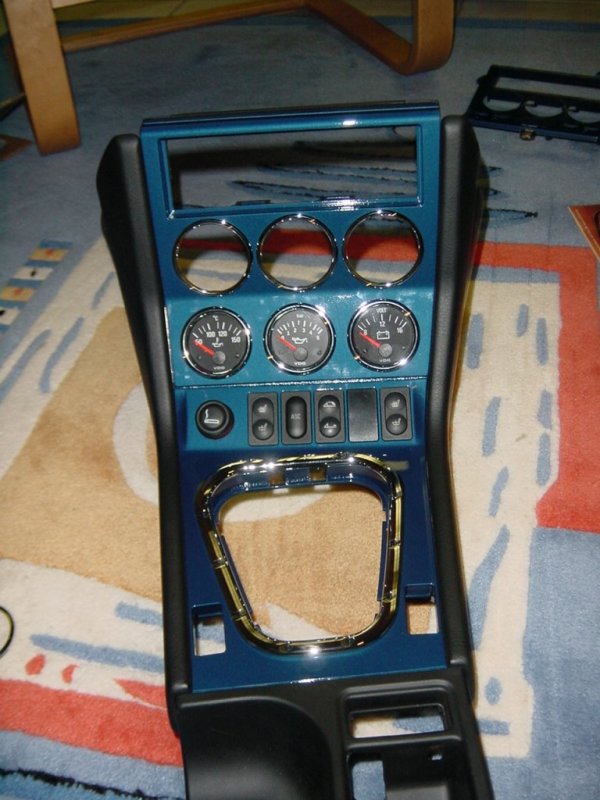

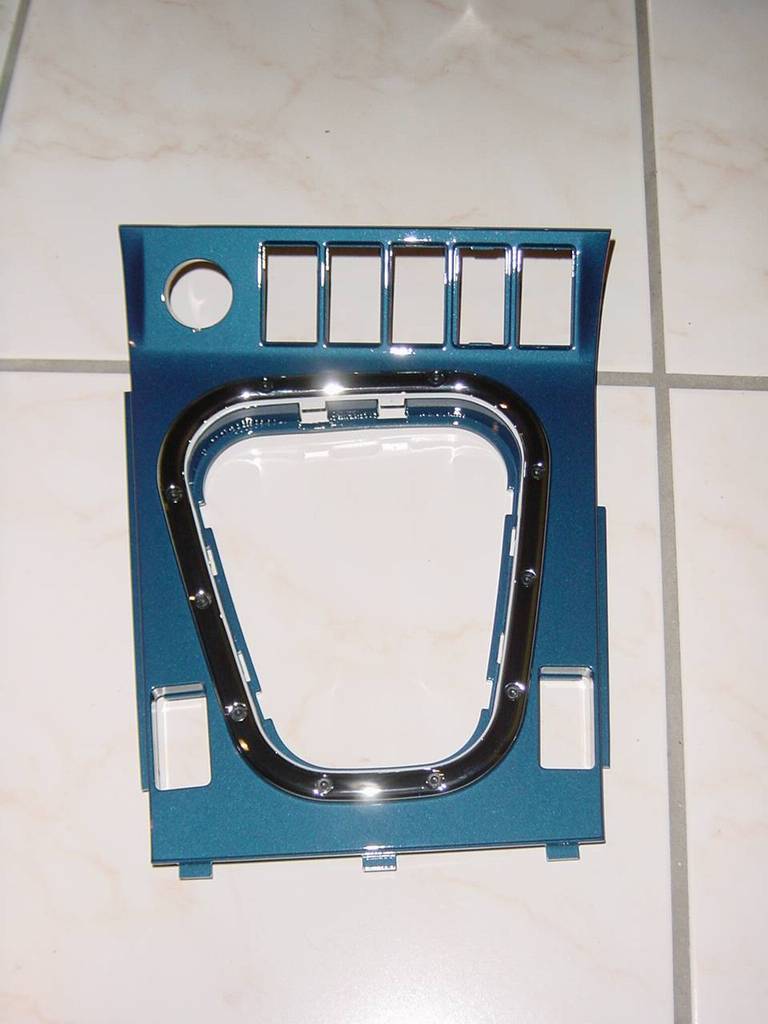

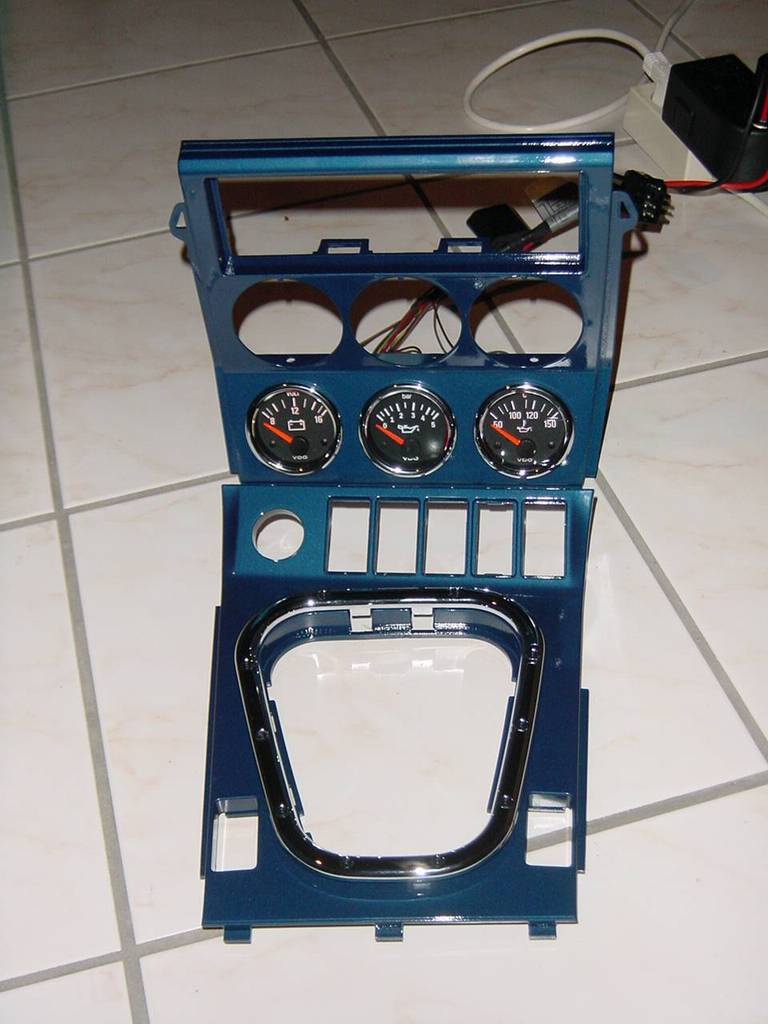

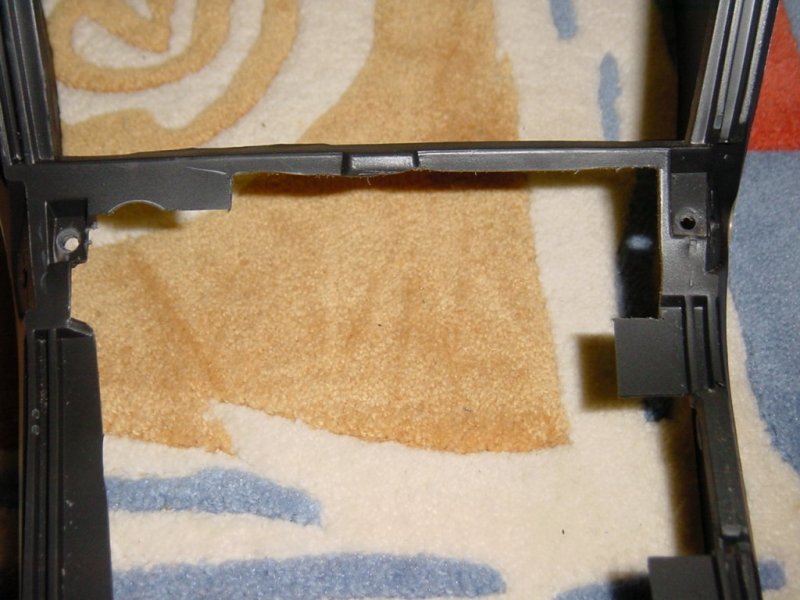

Das Gerippe nach dem Sägen	So passen die Schalter auf jeden Fall	Die neue Konsole ist fertig

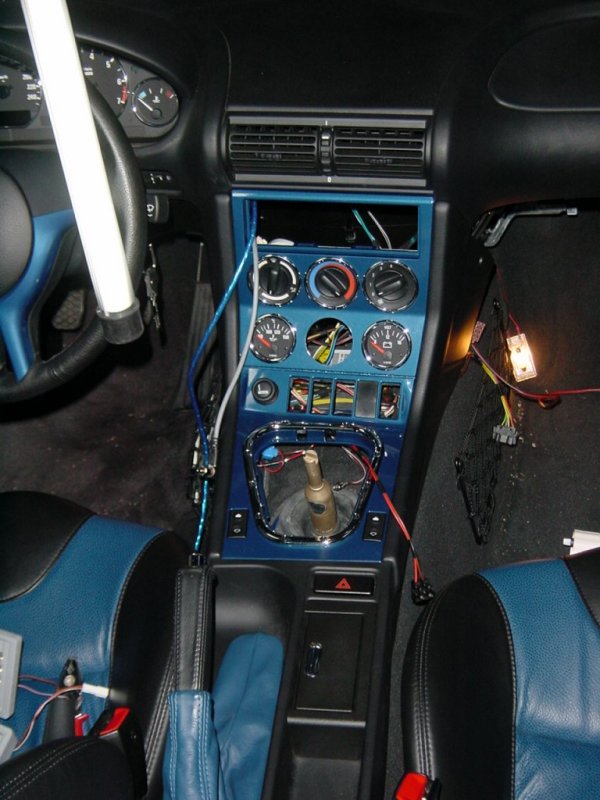

Noch fehlt einiges

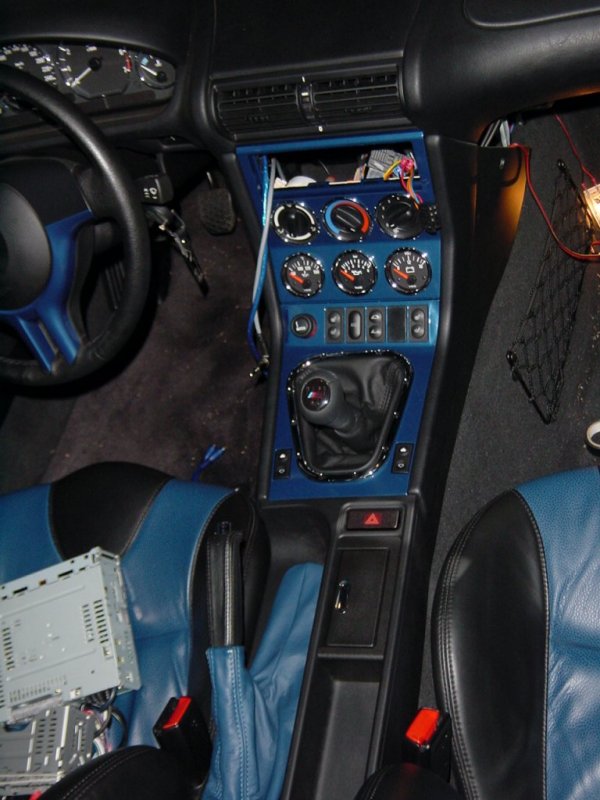

Jetzt nur noch das Radio

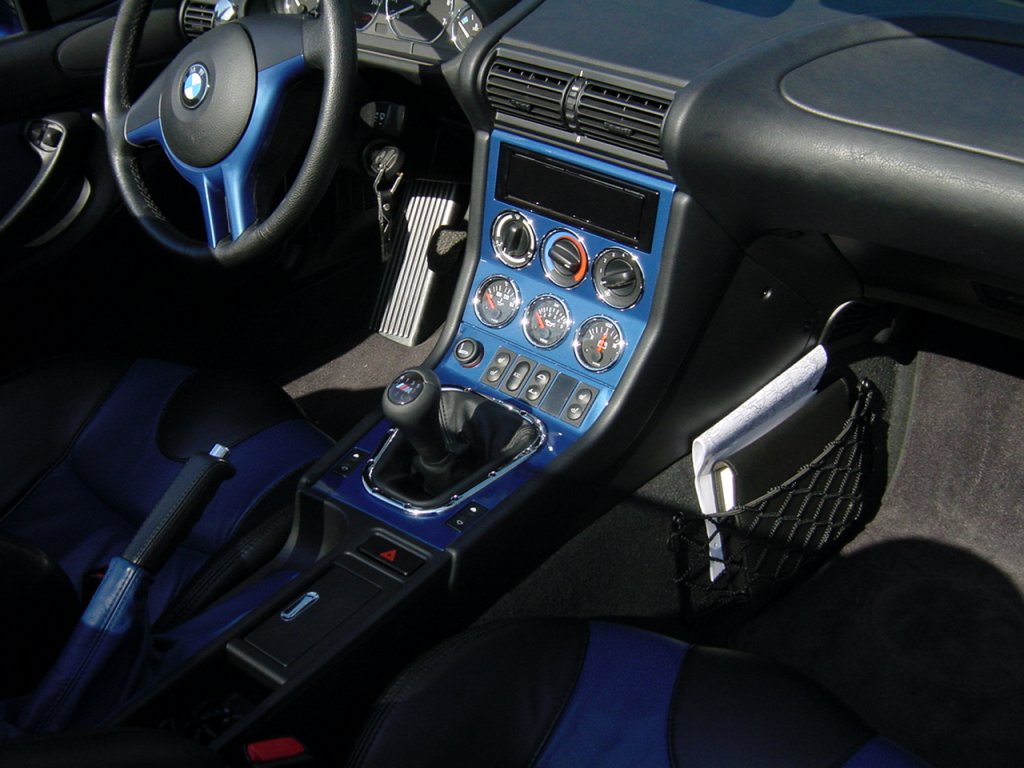

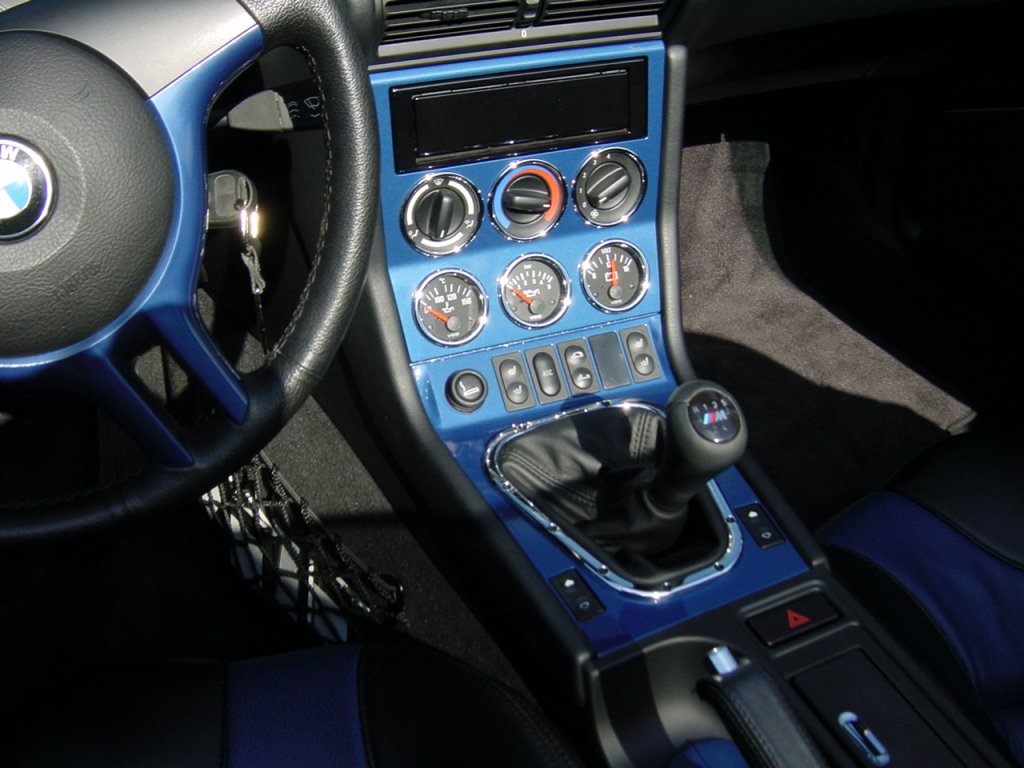

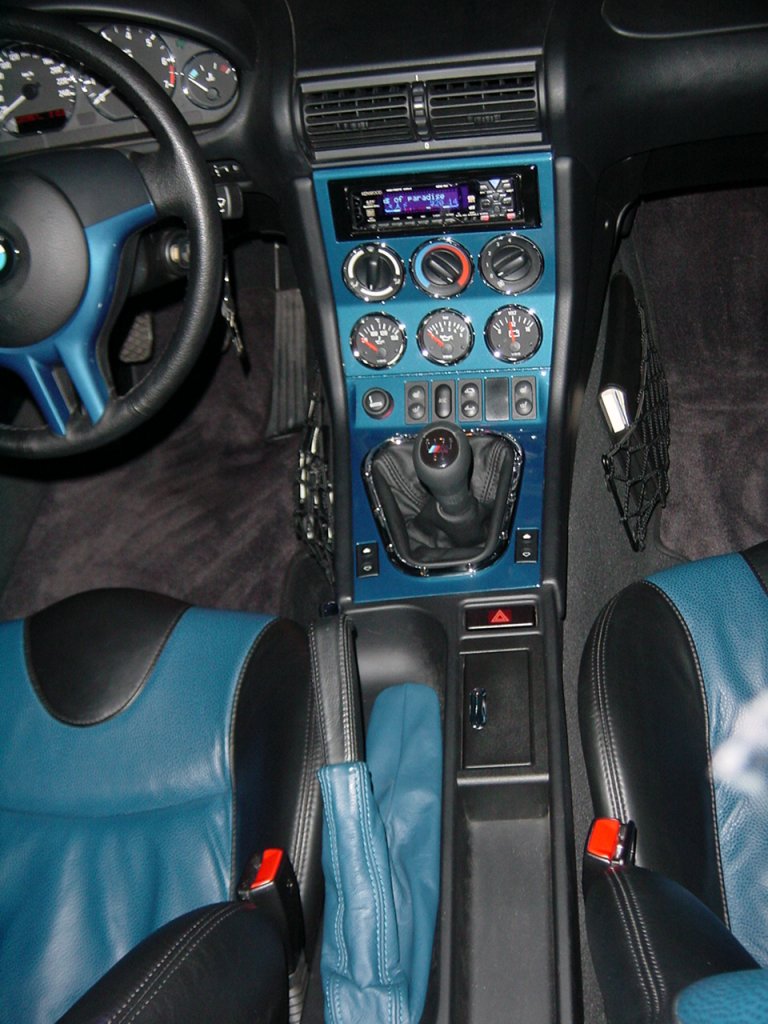

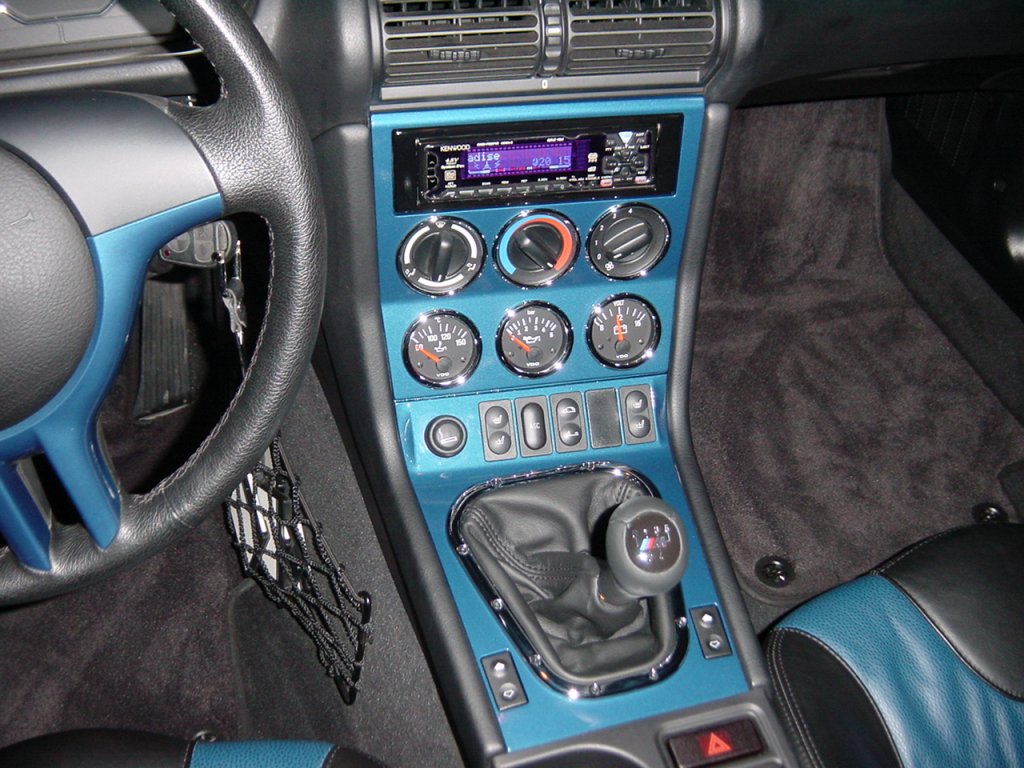

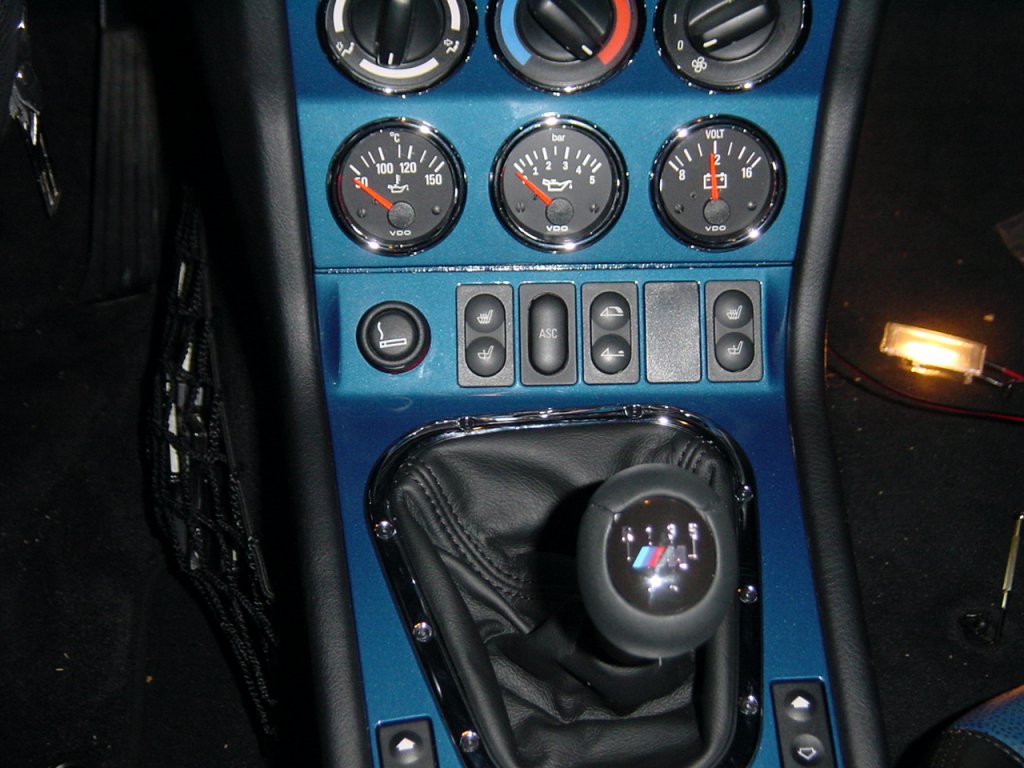

Und hier das Ergebnis

Hier die von mir verbauten Teile:

Menge	Bezeichnung	Bestellnummer	Preis (DM)
1	Blende Ablagefach	51 16 2 491 392	190,00
1	Blende Ablageboden	51 16 2 491 400	190,00
1	Chromring	51 16 2 491 402	95,00
1	Voltmeter	62 13 2 695 215	90,00
1	Öltemperaturanzeiger	62 13 7 893 624	125,00
1	Aufnahme Airbagschalter	51 16 2 497 678	45,00
1	Zusatzkabel	61 10 2 695 377	40,00
1	Lederbalg	25 11 2 491 449	80,00
1	Öldruckanzeiger (VDO)	350 010 014 K	65,00
1	Öldruckgeber (VDO)	360 081 030 006 C	115,00
1	Öltemperaturgeber (VDO)	323 801 010 003 D/K	35,00
1	Lackieren der Blenden		120,00
viele	Kabel und Stecker
